變電站自動化系統

常規變電站采用IEC870-5-103標準體系，構建兩層式體系架構，采用可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能。
適用場景：我公司變電站自動化系統應用于110KV及以下變電站

在線咨詢

全國熱線

手機號：177-3022-4534

programme

方案介紹

常規變電站采用IEC870-5-103標準體系，構建兩層式體系架構，采用可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，并可根據需要支持電網實現自動控制、智能調節、在線分析決策、協同互動等功能。

achievement

部分業績

序號	項目名稱	項目地點	運營時間
1	迪慶州供電公司110kV康普開關站	云南省迪慶藏族自治州	2010.06
2	盧龍化肥廠110kV變電站	河北省秦皇島市盧龍縣	2009.08
3	包鋼焦化廠110kV變電站	內蒙古包頭市昆都倫區	2009.11
4	馬鋼（集團）控股有限公司桃沖礦業公司110kV變電站	安徽省宣城市繁昌縣	2009.12
5	信陽供電公司馬畈110KV變電站	河南省信陽市	2010.06
6	亳州市三星化工廠110KV變電站	安徽省亳州市渦陽縣	2010.06
7	江蘇亞核鑄鍛有限公司110kV變電站	江蘇省鹽城市濱海縣	2011.03
8	安徽三星化工有限責任公司110KV變電站	安徽省亳州市渦陽縣	2011.06
9	喀土穆煉廠66kv變電站	蘇丹國首都喀土穆市	2011.09
10	扎哈班道66kV變電站	伊朗國扎哈班道市	2011.12
11	江蘇永淞興實業有限公司110kV變電站	江蘇省宿遷市泗陽縣	2012.07
12	金昌供電有限公司金大山110KV變電站	甘肅省金昌市金大山	2012.08
13	朝鮮平壤城網66kV新建工程	朝鮮國平壤市	2012.11
14	哈齊茲齊寧66kV變電站	伊朗國哈齊茲市齊寧	2012.12
15	福建省福豐實業有限公司110kV變電站	福建省寧德市福鼎市	2013.04
16	內蒙古金中礦業有限公司巴彥哈爾金礦110KV變電站	內蒙古錫林格勒盟蘇尼特左旗縣	2013.08
17	石河子電合硅業110kV開關站	新疆維吾爾族石河子市	2013.09
18	二九零農場66kV變電所	黑龍江鶴崗市綏濱縣光明街	2013.09
19	帕魯特110kV變電站	塔吉克斯坦國帕魯特	2014.07
20	哈馬扎110kV變電站	塔吉克斯坦國卡馬扎	2015.02
21	啟辰埃塞132kV變電站項目	埃塞爾比亞啟辰市	2015.11
22	穆索諾伊120KV變電站	剛果金	2016.12
23	貴州六盤水豪龍水泥110kV總降變	貴州六盤水	2017.02
24	貴州紫金長田金礦35kv變電站	貴州省黔西南布衣族苗族自治州	2018.10
25	盧阿拉巴礦業簡易股份限公司120kV送變電工程	剛果金	2019.11

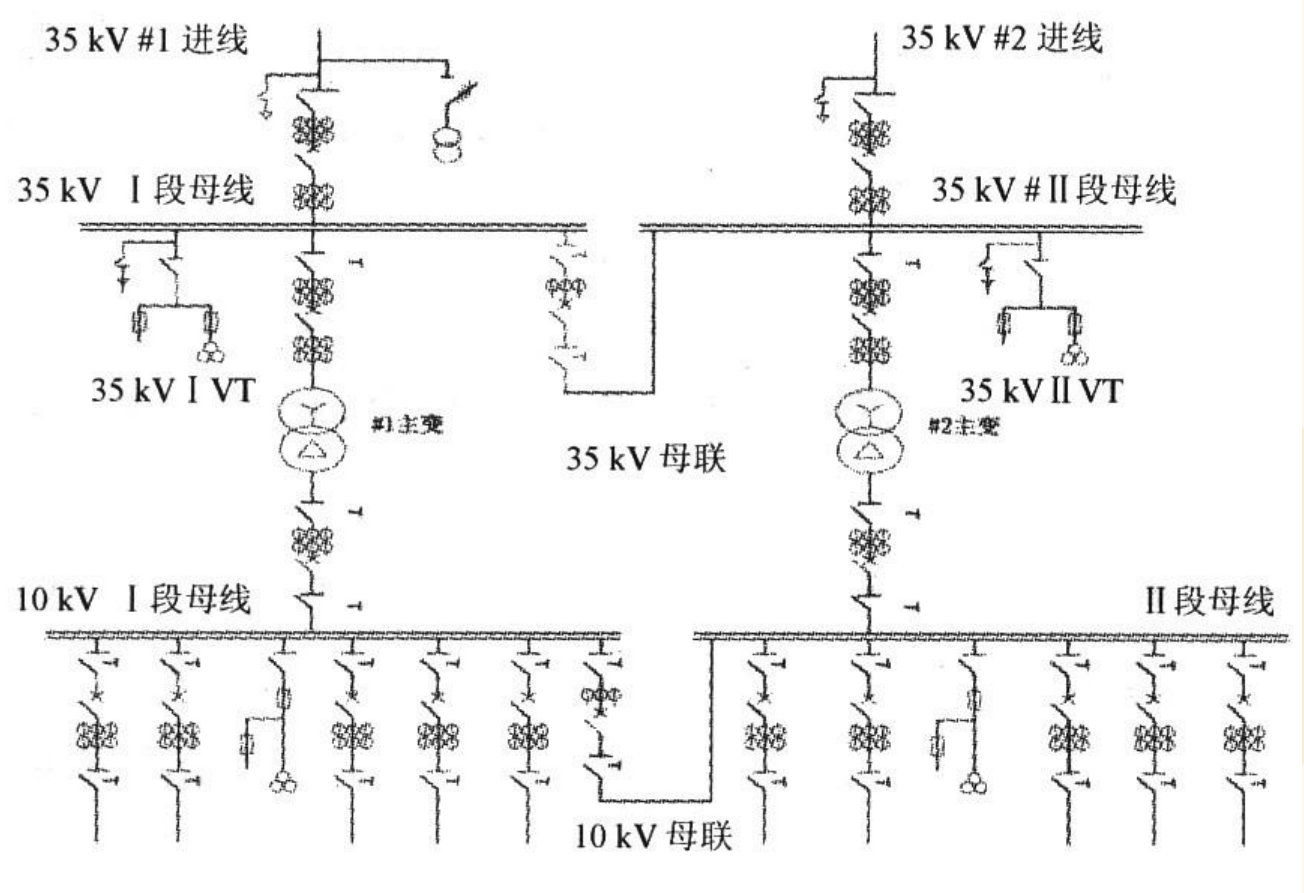

典型35kV一次主接線圖：

變電站自動化系統

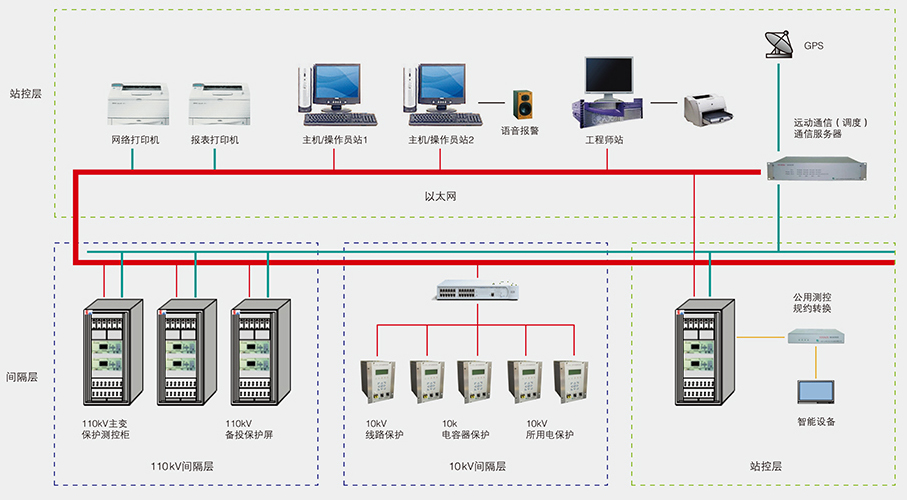

系統通訊結構圖：

變電站自動化系統

parameter

技術參數

序號	名稱	規則型號	單位	數量	生產廠家
一	主變保護測控屏		面	1	杭州繼保電氣集團
1	主變差動保護測控裝置	RCX-9692	臺	1	杭州繼保電氣集團
2	主變高后備保護測控裝置	RCX-9681	臺	1	杭州繼保電氣集團
3	主變低后備保護測控裝置	RCX-9683	臺	1	杭州繼保電氣集團
4	主變非電量保護測控裝置	RCX-9685	臺	1	杭州繼保電氣集團
5	公用測控裝置	RCX-9760	臺	1	杭州繼保電氣集團
6	主變有載調壓測控裝置	RCX-9680	臺	1	杭州繼保電氣集團
7	擋位控制器		臺	1	主變廠家供
8	溫度變送器		臺	2	主變廠家供
9	操作開關	5858.3	只	2	長江電氣
10	空氣開關	FBBZ8 2P C3	只	9	法納通
11	空氣開關	FBB8 3P C3	只	5	法納通
12	柜內照明燈		套	1	公司配套
13	屏柜及附件	2260800600	套	1	杭州繼保電氣集團
二	公用屏1		面	1	杭州繼保電氣集團
1	遠動通訊機	RCX-961Y(8口)	臺	2	杭州繼保電氣集團
2	規約轉換裝置	RCX-961A(8口)	臺	1	杭州繼保電氣集團
3	網絡交換機	24口	臺	1	TP-LINK
4	對時裝置	JXG-800(標配30米天線)	臺	2	南京九軒
5	小電流接地選線裝置	RCX-922(28路)	臺	1	杭州繼保電氣集團
6	空氣開關	FBBZ8 2P C3	只	4	法納通
7	空氣開關	FBB8 2P C3	只	3	法納通
8	柜內照明燈		套	1	公司配套
9	屏柜及附件	2260800600	套	1	杭州繼保電氣集團
三	公用屏2		面	1	杭州繼保電氣集團
1	公用測控裝置	RCX-9760	臺	2	杭州繼保電氣集團
2	空氣開關	FBBZ8 2P C3	只	2	法納通
3	空氣開關	FBB8 3P C3	只	4	法納通
4	柜內照明燈		套	1	公司配套
5	屏柜及附件	2260800600	套	1	杭州繼保電氣集團
四	電度表屏		面	1	杭州繼保電氣集團
1	多功能電度表	三相三線 0.5S		2	威盛
2	電度表接線盒	三相三線		2	公司配套
3	電量采集終端			1	威盛
4	柜內照明燈	WFET-2000D		1	公司配套
